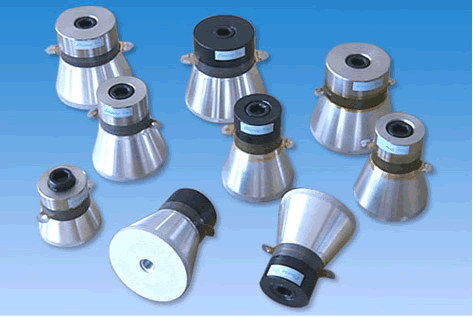

超声换能器
以压电效应实现电能与声能相互转换的器件称为压电换能器，它由中央压电陶瓷堆前后金属盖板、预应力镙杆、压电片以及绝缘管组成。我司采用夹心换能器（镙栓紧固型换能器）在负荷变化时也能生产稳定的超声波，广泛应用于超声波清洗机及工业用大功率清洗设备。
- 性能高：机械Q之高，电声转换效率高达90%以上。
振幅大：振子振速高，通过螺栓直接固定于清洗槽底部，使强度大为改善，与磁致伸缩振子相比，振幅提高50%以上。
- 输出大：相对于单位面积压电的功量大，对负荷变动适应力强。
- 耐热性好：使用温度范围广，谐振阻抗低，发热量小。
- 结构强：用螺栓紧固，易安装，可靠性高
| 型号 |
辐射面直径(mm) |
直径×厚度×片数(mm) |
总高度(mm) |
连接螺栓 |
标称频率(KHz) |
諧振阻抗（Ω） |
输入电功率(W) |
| SINO-U-001 |
45 |
35×5×2 |
74．5 |
M10×1 |
33 |
≤15 |
40 |
| SINO-U-002 |
50 |
38×5×2 |
55 |
M12×1 |
38 |
≤15 |
50 |
| SINO-U-003 |
51 |
38×5×2 |
63.5 |
M12×1 |
30 |
≤15 |
50 |
| SINO-U-004 |
60 |
38×5×2 |
67 |
M12×1 |
30 |
≤15 |
50 |
| SINO-U-005 |
64 |
38×5×2 |
61.5 |
M12×1 |
28 |
≤15 |
50 |
| SINO-U-006 |
64 |
38×5×2 |
81.5 |
M12×1 |
25 |
≤15 |
50 |
| SINO-U-007 |
64 |
50×5×2 |
70.5 |
M12×1 |
25 |
≤15 |
100 |
备注：SINOCERA®可按用户要求设计各种型号的换能器
医用超声换能器
◎ 用途
超声波药物导入、超声波针炙、前裂腺治疗等。
◎ 结构、尺寸、频率
根据声学原理，超声波在一个介质中传播时，当介质的长度等于超声波半波长的整数倍时，辐射板d的振幅最大，用户可根据要求自行设计换能器。
| 直径（mm） |
频率（MHz） |
| Φ60 |
0.8～2.0 |
| Φ45 |
0.8～2.0 |
| Φ35 |
0.8～2.0 |
| Φ23 |
0.8～2.0 |
| Φ8 |
0.8～2.0 |
|
|
|
|
