铌镁酸铅晶体(PMN-PT)
铌镁酸铅(PMN-PT)
(1-x)[Pb(Mg1/3Nb2/3)O3]-x[PbTiO3]单晶材料作为一种新型的压电材料,具有高压电常数、大机电耦合系数、高介电常数、低损耗的特性,尤其压电性能比普通的压电材料要提高10倍左右,使得它可以在比传统的PZT压电陶瓷有更广泛的应用领域,如在声纳、叠层式驱动、超声成像、光学等方面已被认识和应用。但一直以来因其量产的困难和成本的偏高,而阻碍了被大量选用,“联能科技”(SINOCERA)经过多年的开发及研究,现已做到了对2英寸

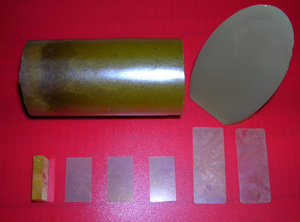

PMN-PT材料的批量化生产,并能按客户的要求或由我们帮助选择设计来提供片状、块状、环型、桶型等类型。
客户可按不同的应用要求选择合适方向的PMN-PT单晶材料。
我们还同时提供附着力和可焊性良好的针对该材料特性的Ni/Au/Ag/Au电极服务。
典型性能 PMN-PT [001]
密度ρg/cm3 |
压电常数
d33 pC/N
|
耦合系数
Kt |
耦合系数
Kp |
介电常数
ε |
损耗
tgδ% |
居里温度
Tc ℃ |
Z33
x106kg/m2s |
8.1 |
1800-2400 |
0.60-0.65 |
0.90-0.95 |
5000-7000 |
<
1 |
145+/-3 |
29 |
振动应用模式:
- 长度伸缩振动
- 径向伸缩振动
- 厚度伸缩振动
- 纵向伸缩振动
- 厚度切变振动
|
 |
PMN-PT单晶参考性能
极化/测量方向 |
[110] |
[010] |
[100] |
[001] |
[011] |
[111] |
密度
ρ (g/cm 3
) |
8.1 |
8.1 |
8.1 |
8.1 |
8.1 |
8.1 |
耦合系数Kt |
- |
0.60 |
0.60 |
0.61 |
- |
- |
耦合系数Kp |
- |
0.92 |
0.95 |
0.90 |
- |
- |
泊松比σ E |
- |
0.16 |
0.27 |
0.27 |
- |
- |
介电系数ε T |
4000-7000 |
4500-7000 |
4500-7000 |
4500-7000 |
4000-7000 |
3500-6500 |
损耗tgδ% |
0.13 |
0.40 |
0.75 |
0.42 |
0.32 |
0.13 |
压电常数d
33 |
800-1200 |
1500-2100 |
1500-2100 |
1500-2100 |
800-1200 |
200-400 |
机械Q M |
- |
33 |
68 |
31 |
- |
- |
其他方向 |
- |
<b>
<c>
[100][001] |
<b>
<c>
[001][100] |
<b>
<c>
[010][001] |
<b>
<c>
[001][010] |
<b>
<c>
[010][100] |
<b>
<c>
[100][010] |
- |
- |
耦合系数K 31 |
0.58 |
0.72 |
0.71 |
0.77 |
0.78 |
0.62 |
0.60 |
0.48 |
0.32 |
S 11
E (×10 12 m
2 /N) |
- |
40.37 |
32.55 |
28.76 |
31.12 |
50.50 |
54.29 |
- |
- |
介电常数ε T |
4000-7000 |
4900 |
4200 |
4100 |
4200 |
5000 |
4900 |
4000-7000 |
3500-6500 |
d 31
(×10 12 pc/N) |
-420 |
-930 |
-745 |
-735 |
-790 |
-920 |
-910 |
-410 |
-250 |
上表中的数据只用于设计参考,标准公差是在上述值的+/-20%。以上数据测试是根据IEEE和DOD标准,并是在晶体材料极化24小时后在20
oC的环境下测出的一般特性的数据。方向参考图示。
|
